PROTOBOARD

PROTOBOARD



¿QUE ES?
El Protoboard, o tableta experimental, es una herramienta que nos permite
interconecar elementos electronicos, ya sean resistencias, capacidades,
semiconductores, etc, sin la necesidad de soldar las componentes.

como se maneja un protoboard

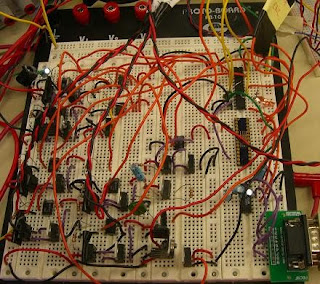

Estructura del protoboard: Básicamente un protoboard se divide en tres regiones:

A) Canal central: Es la región localizada en el medio del protoboard, se utiliza para colocar los circuitos integrados.

B) Buses: Los buses se localizan en ambos extremos del protoboard, se representan por las líneas rojas (buses positivos o de voltaje) y azules (buses negativos o de tierra) y conducen de acuerdo a estas, no existe conexión física entre ellas. La fuente de poder se conecta aquí.

C) Pistas: La pistas se localizan en la parte central del protoboard, se representan y conducen según las líneas rosas.

por medio de que simbolo se identifican
RESISTENCIAS
Propiedad de un objeto o sustancia que hace que se resista u oponga al paso de una corriente eléctrica. La resistencia de un circuito eléctrico determina según la llamada ley de Ohm cuánta corriente fluye en el circuito cuando se le aplica un voltaje determinado. La unidad de resistencia es el ohmio, que es la resistencia de un conductor si es recorrido por una corriente de un amperio cuando se le aplica una tensión de 1 voltio. La abreviatura habitual para la resistencia eléctrica es R, y el símbolo del ohmio es la letra griega omega, Ω . En algunos cαlculos eléctricos se emplea el inverso de la resistencia, 1/R, que se denomina conductancia y se representa por G. La unidad de conductancia es siemens, cuyo símbolo es S. Aún puede encontrarse en ciertas obras la denominación antigua de esta unidad, mho.

RESISTENCIAS
CONDENSADOR
El condensador es uno de los componentes mas utilizados en los circuitos eléctricos.

Un condensador es un componente pasivo que presenta la cualidad de almacenar energía eléctrica. Esta formado por dos laminas de material conductor (metal) que se encuentran separados por un material dieléctrico (material aislante). En un condensador simple, cualquiera sea su aspecto exterior, dispondrá de dos terminales, los cuales a su vez están conectados a las dos laminas conductoras.
Condensador no polarizado Condensador variable

REÓSTATOS
Son resistencias bobinadas variables dispuestas de tal forma que pueda variar el valor de la resistencia del circuito en que esta instalada, como ya sabemos, son capaces de aguantar mas corriente. . A las resistencias variables se le llaman reóstatos o potenciómetros, con un brazo de contacto deslizante y ajustable, suelen utilizarse para controlar el volumen de radios y televisiones.

TRANSFORMADOR
Dispositivo eléctrico que consta de una bobina de cable situada junto a una o varias bobinas más, y que se utiliza para unir dos o más circuitos de corriente alterna (CA) aprovechando el efecto de inducción entre las bobinas. La bobina conectada a la fuente de energía se llama bobina primaria. Las demás bobinas reciben el nombre de bobinas secundarias. Un transformador cuyo voltaje secundario sea superior al primario se llama transformador elevador. Si el voltaje secundario es inferior al primario este dispositivo recibe el nombre de transformador reductor. El producto de intensidad de corriente por voltaje es constante en cada juego de bobinas, de forma que en un transformador elevador el aumento de voltaje de la bobina secundaria viene acompañado por la correspondiente disminución de corriente. La cantidad de terminales varía según cuantos bobinados y tomas tenga. Como mínimo son tres para los auto- transformadores y cuatro en adelante para los transformadores. No tienen polaridad aunque si orientación magnética de los bobinados

¿COMO SE UTILIZA EL CODIGO DE COLORES DE LAS RESISTENCIAS?


CAPITULO 4

1.- ¿Para qué se utiliza el direccionamiento IP?

is the method to identify hosts and network devices.

2.- ¿Qué características tiene una dirección IPv4?

The 32-bit IP address is defined with IP version 4 and is currently the most common form of IP adress on the Internet.

3.- ¿En cuántas partes se divide una dirección IP? ¿Qué identifica cada una?

The first 32-bit number identifies the network (parent), while the rest of the bits identify the host (child). In the early days of the Internet, there were so few organizations needing to connect to the Internet, that networks were assigned by only the first 8 bits (first octet) of the IP address. This left the remaining 24 bits to be used for local host addresses.

The first 3 octects identify the network portion of the address
The last octect identifies the host.

4.- ¿Cuántas clases de direcciones existen? Describe los siguientes puntos en una tabla: - Nombre de la clase -Rango en valor decimal - Octetos que ocupa para identificar la red - Número de hosts que pueden tener





5.- ¿Para qué está reservada la dirección 127 de la clase A?

Reservada para las pruebas de loopback

6.- ¿Qué ventaja tiene utilizar un esquema de direccionamiento privado?

* Reservada para uso interno
* No se enruta a través del Internet
* No tienen conexión a las redes públicas
* Multilpes redes en varios lugares pueden utilizar el mismo esquema de direccionamiento privado sin crear conflictos de direccionamiento.

7.- Escribe los rangos de direcciones IP privadas de las clases A, B y C.



A --> 10.0.0.0 to 10.255.255.255
B --> 172.16.0.0 to 172.31.255.255
C--> 192.168.0.0 to 192.168.255.255

8.- ¿A qué se refiere el término “división en subredes de longitud fija”?

En una división en subredes con clase o de longitud fija, todas las subredes deben tener el mismo tamaño, lo que significa que la cantidad máxima de hosts que cada subred puede admitir es la misma para todas las subredes creadas. Cuantos más bits se tomen de la ID de subred, menos bits quedan para las ID del host.

9.- ¿Cómo es la máscara si tenemos la dirección 192.15.10.0/27? ¿Cuántos bits se ocupan de la porción de hosts?

C --> 255.255.255.0
Se ocupan los últimos 8 bits

10.- Según el ejercicio de la página 4.1.3.4, explica ¿cómo obtuviste la dirección de red binaria y la dirección de red decimal?

11.- ¿Qué desventaja tiene utilizar una máscara de subred de longitud fija?

SE desperdician muchas direcciones IP

12.- ¿Cómo definirías VLSM y CIDR?

CIDR --> Enrutamiento entre dominios sin clase. Técnica compatible con el protocolo BGP4 y basada en la agregacion de rutas. CIDR permite que un router agrupe rutas en conjunto para reducir la cantidad de información de enrutamiento que portan los routers de núcleo. Con CIDR, un grupo de redes IP aparece como una sola entidad para las redes fuera del grupo.

VLSM --> El direccionamiento con VLSM permite que un espacio de direcciones se divida en redes de varios tamaños. Esto se logra dividiendo subredes. Para ello, los routers actuales deben recibir información de enrutamiento que incluya la dirección IP de la red, y la información de la máscara de subred que indica la cantidad de bits que conforman la porción de red de la dirección IP. VLSM ahorra miles de direcciones IP que se desperdiciarían con la división en subredes con clase tradicional.
¿COMO SE UTILIZA EL CODIGO DE COLORES DE LAS RESISTENCIAS? DA UN EJEMPLO
